Minimum System ATmega128 (Skematic + PCB)

minimum system ATmega128 tidaklah sama dengan ATmega lainnya dimana PIN yang digunakan sebagai downloader bukan pada pin MOSI,MISO,SCK,RESET,(+),(-). perhatikan gambar rangkaian berikut ini untuk skematik rangkaian minimum system ATmega128.

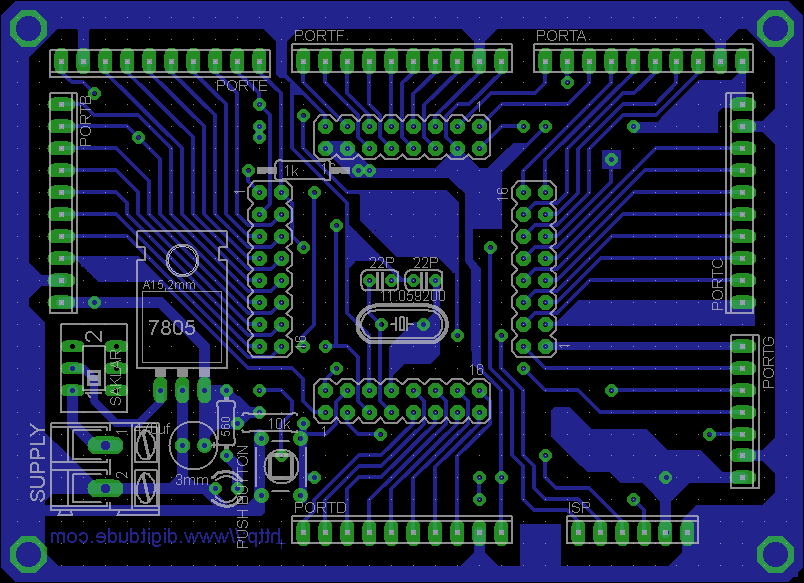

berikut ini adalah PCB layout dari rangkaian diatas.



Gambar diatas adalah PCB minimum system ATmega128 tapi tidak secara langsung chip/IC ATmega128 tersebut di tempelkan pada PCB minimum systemnya. melainkan menggunakan PCB tambahana seperti gambar dibawah ini.



dikarenakan bagian layer PCB merukan campuran bagian atas dan bawah, maka saat melakukan printing maka dilakukan dengan meng enable keduanya sehingga saat tercetak menjadi warna hitam semua. seperti pada tutorial sebelumnya dalam mencetak PCB . berikut ini file yang bisa di download langsung.

Download

1. Datasheet ATmega128
2. PCB layout minimum system ATmega128
3. PCB ATmega128 tambahan
4. Skematics minimum system ATmega128


tambahan penjelasan bahwa pada PORTG tidak bisa digunakan intruksi seperti "PORTG.0" dan seterusnya. silahkan coba sendiri. jika ada yang punya list program yang bisa meng handle hal tersebut di share ya.....terimakasih....
salam anak pulau.....:-)
